Технологические позиции > Технологическая линия вывески колесно-моторных блоков. КВ-КМБ
Основные технические данные
|
Значение |
|
|
Домкрат ДГ-15П/100 |
|
|
Номинальная грузоподъемность, тс |
15 |
|
Номинальное давление, МПа |
22,0 |
|
Высота домкрата в нижнем положении, мм |
405 |
|
Ход штока, мм |
100 |
|
Масса домкрата, кг |
52 |
|

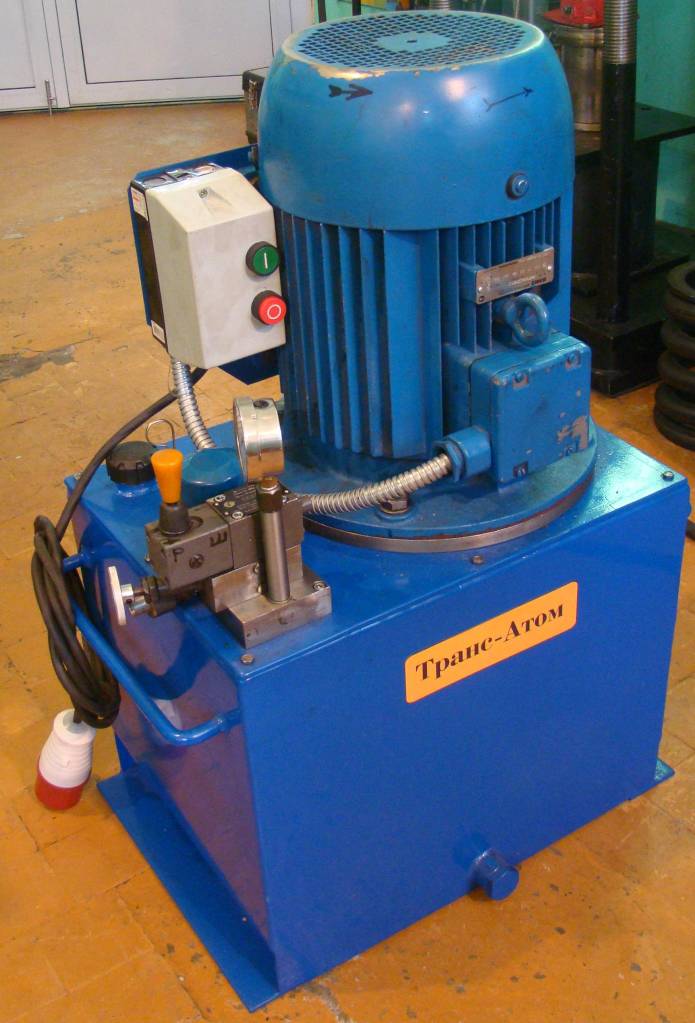

Гидростанция ЭГ- 12,0/28И– 60Т |
|
|
Номинальное давление, МПа |
28 |
|
Производительность насоса, л/мин |
12,0 |
|
Мощность приводного эл.двигателя, кВт |
7,0 |
|
Напряжение питания, В |
380 |
|
Ёмкость бака, л |
60 |
|
Рабочая жидкость |
И20, И30 ГОСТ 20799; ВМГЗ ТУ 38.1014 79 |
|
Масса, кг |
110 |

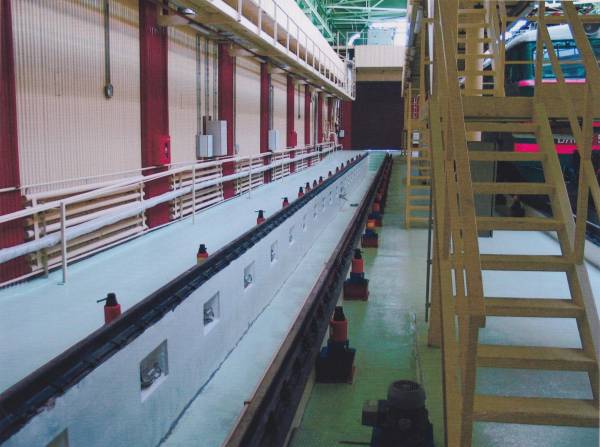

Технологическая линия вывески колесно-моторных блоков локомотивов монтируется на ремонтных стойлах разных конструкций.

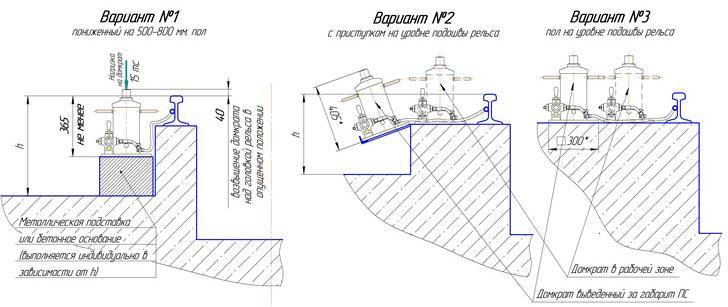

Гидравлические домкраты устанавливаются стационарно по различным вариантам с возможностью перемещения в пределах длины РВД. Напорная магистраль выполнена из секционного стального трубопровода. Трубопровод и домкраты соединены гибким РВД. Рабочее давление в системе создается насосной гидравлической станцией. Управление осуществляется надежным и неприхотливым краном высокого давления расположенным на основании каждого домкрата. После подъема КМБ домкрат фиксируется механическим стопором.
На одном ремонтном стойле возможно осуществлять подъём КМБ различных типов локомотивов.
Домкраты, напорная магистраль и органы управления имеют максимальную степень защиты от внешних воздействий (падение предметов, попадание воды, грязи и т.п.).
