Технологические позиции > Позиция сборки и разборки колесно-моторных блоков электровозов. АПСР-12У
п\п
|
Основные параметры |
Значения |
||||
|
Гидростанция с электроприводом (портала) |
|||||
|
1 |
Максимальное рабочее давление, МПа |
12 |
|||
|
2 |
Производительность насоса гидроэлектростанции, л/мин |
10 |
|||
|
3 |
Емкость гидробака, л |
25 |
|||
|
4 |
Электропитание: сеть переменного тока Напряжение питания, В; Частота, Гц |
380 50 |
|||
|
5 |
Привод гидростанции - электродвигатель АД90L4У3: мощность, кВт |
2,2 |
|||
|
6 |
Рабочая жидкость |
ВМГЗ ТУ 38.101479 И20А ГОСТ 20799 |
|||
|
7 |
Диапазон рабочих температур, °С |
-40…+50 |
|||
|
8 |
Масса, кг |
30 |
|||
|
Гайковерт пневматический |
|||||
|
1 |
Рабочее давление воздуха, кг/см2 |
6-10 |
|||
|
2 |
Крутящий момент, Н/м |
3200 |
|||
|
3 |
Штуцер подвода воздуха, " |
1/2 |
|||
|
4 |
Масса, кг |
20 |
|||
|
Домкрат-съемник малых шестерен гидравлический |
|||||
|
1 |
Максимальное усилие выпрессовки, тс |
265 |
|||
|
2 |
Максимальное давление рабочей жидкости, МПа |
50 |
|||
|
3 |
Ход штока, мм |
25 |
|||
|
4 |
Масса, кг |
230 |
|||
|
Гидростанция ЭГР-3,5/50-20Т (домкрата-съемника) |
|||||
|
1 |
Максимальное давление рабочей жидкости, МПа |
50 |
|||
|
2 |
Производительность насоса, л/мин |
3,5 |
|||
|
3 |
Мощность приводного электродвигателя, кВт Напряжение питания, В Частота, Гц |
2,2 380 50 |
|||
|
4 |
Емкость бака, л: |
20 |
|||
|
5 |
Рабочая жидкость |
ВМГ3 ТУ38.101479; И20А ГОСТ 20799 |
|||
|
6 |
Диапазон рабочих температур, °С |
-40…+50 |
|||
|
7 |
Масса, кг |
30 |
|||
|
8 |
Габаритные размеры стенда, мм: длина/ ширина/ высота |
1500/550/860 |
|||
|
9 |
Масса стенда, кг |
2000 |
|||
|
№ п/п |
Основные параметры |
Значения |
||
|
Стенд сборки |
||||
|
1 |
Габаритные размеры комплекса LxBxH, мм |
6500х4200х2900 |
||
|
2 |
Габаритные размеры основания LxBxH, мм |
3300х2250х180 |
||
|
3 |
Высота габаритная при поднятой раме подъёмника, мм |
3700 |
||
|
4 |
Давление на входе сжатого воздуха для гайковёртов, Мпа |
0,8 |
||
|
5 |
Грузоподъёмность рамы подъёмника, максимальная т.с. |
2,5 |
||
|
6 |
Высота подъёма колёсной пары макс., мм |
2000 |
||
|
7 |
Общая потребляемая мощность, квт |
50 |
||
|
8 |
Время на сборку одного КМБ, мин |
30-50 |
||
|
9 |
Состав бригады обслуживания, чел |
1 |
||
|
10 |
Вес оборудования, смонтированного на общем основании,кг |
2800 |
||
|
Кантователь серповидный |
||||
|
1 |
Тип тягового двигателя, устанавливаемого на кантователь |
ТЛ-2К |
||
|
2. |
Угол поворота люльки кантователя, град. |
80 |
||
|
3. |
Время поворота люльки на 800, мин |
1 |
||
|
4. |
Фиксация КМБ в любом промежуточном положении |
да |
||
|
5. |
Тип привода поворота |
Гидравлический |
||
|
6. |
Гидростанция |
Общая для стенда и кантователя |
||
|
7. |
Масса, т.с. |
0,9 |
||
|
8. |
Габаритные размеры (LхWхН), мм: |
3100х1560х1250/1600 |
||
|
Гидростанция стенда |
||||
|
Назначение – создание рабочего давления в гидроцилиндрах наклона портала, подъёма рамы подъёмника и привод кантователя серповидного |
||||
|
1 |
Максимальное рабочее давление, МПа |
12 |
||
|
2 |
Производительность насоса гидроэлектростанции, л/мин |
10 |
||
|
3 |
Емкость гидробака, л |
25 |
||
|
4 |
Электропитание: сеть переменного тока Напряжение питания, В / Частота, Гц |
380/50 |
||
|
5 |
Привод гидростанции – электродвигатель АД90L4У3: мощность, кВт |
4 |
||
|
6 |
Рабочая жидкость |
ВМГЗ ТУ 8.101479 И20А ГОСТ 20799 |
||
|
7 |
Диапазон рабочих температур, °С |
+5…+50 |
||
|
8 |
Габаритные размеры (LхWхН), мм: |
450х320х700 |
||
|
9 |
Масса, кг |
80 |
||
|
Устройство индукционного нагрева |
||||
|
|
Назначение – нагрев малой шестерни перед посадкой на вал тягового двигателя |
|||
|
1 |
Потребляемая мощность не более, кВт |
20 |
||
|
2 |
Частота питающей сети, Гц |
50 |
||
|
3 |
Напряжение питания, В |
380 |
||
|
4 |
Температура нагрева, 0С |
220 |
||
|
5 |
Время разогрева до рабочей температуры, мин |
8 ÷ 15
|
||
|
6 |
Габаритные размеры индуктора, мм: |
Ф350 Н220
|
||
|
7 |
Охлаждение обмотки индуктора |
Водяное от станции охлаждения Кулер 9л |
||
|
8 |
Масса индуктора, кг |
8 |
||
|
Устройство прокрутки тягового электродвигателя |
||||
|
Назначение – источник питания для прокрутки тягового двигателя при испытаниях в процессе сборки |
||||
|
1 |
Потребляемая мощность не более, кВт |
30 |
||
|
2 |
Частота сети, Гц |
50 |
||
|
3 |
Напряжение питания, В |
380 |
||
|
5 |
Максимальный выходной ток, А |
120 |
||
|
6 |
Выходное постоянное напряжение, В |
0 ÷ 250 |
||
|
7 |
Габаритные размеры (ВхШхГ), мм: |
1700х600х400 |
||
|
Гайковёрт пневмоударный с нормируемым моментом затяжки |
||||
|
1 |
Момент затяжки болтовых соединений, мах. (н х м) |
3200 |
||
|
2 |
Давление воздуха на входе стенда, Мпа |
1,0 – 0,8 |
||
|
2 |
Пределы регулирования |
600-2500 |
||
|
3 |
Способ регулирования |
Давление воздуха после редукционного клапана |
||
|
4 |
Размещение - подвес |
Балка с кареткой и балансиром на раме подъёмника |
||
|
Гайковёрт пневмоударный |
||||
|
1 |
Момент затяжки болтовых соединений, мах. (н х м) |
1300 |
||
|
2 |
Давление воздуха, Мпа |
0,6-0,8 |
||
|
3 |
Размещение |
Свободное |
||

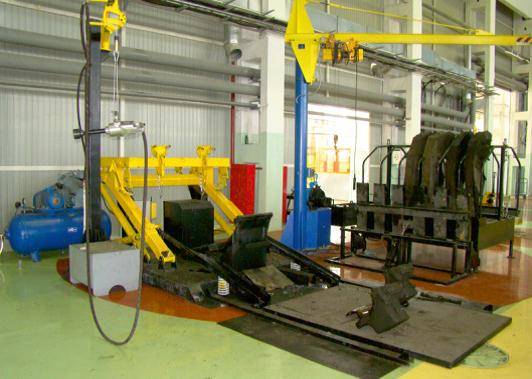

Стенд разборки КМБ состоит из ложемента, обеспечивающего рациональную установку блока, системы гидравлических манипуляторов способных поднимать и перемещать колёсную пару, выпрессовывать шапки МОП. Стенд комплектуется краном-укосиной для съёма кожухов ЗП и подвесом высокопроизводительного пневматического гайковёрта с Мкр=3200 Н*м. Все операции по разборке КМБ механизированы.

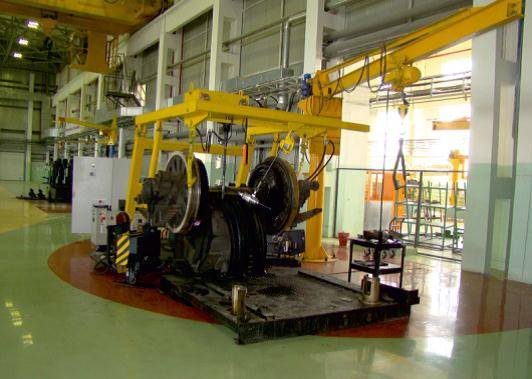

Стенд сборки КМБ состоит из силовой платформы с размещёнными на ней гидравлическими манипуляторами с функциями подъёма КП, серповидного кантователя КМБ, кран-укосина ГП- 0,5т. Все операции по сборке КМБ механизированы. Операция по нагреву и горячей посадке шестерён автоматизирована.
В комплект так же входят:
- кассета-накопитель шапок МОП с емкостью для смазки; кассета накопитель кожухов ЗП с емкостью для смазки; воздушный компрессор; гидравлический съёмник малых шестерён ДГСМ-265/25.
