Технологические позиции > Установка плазменного упрочнения гребней колесных пар локомотивов, модель УПЗГ-2П.
Технические характеристики.
|
№ п/п |
Основные параметры |
Значения |
|
1 |
Электропитание – сеть переменного тока: - напряжение питания, В - частота, Гц - потребляемая мощность при номинальном режиме работы, не более кВт |
380 50
50 |
|
2 |
Выходной ток, А |
20-160 |
|
3 |
Напряжение холостого хода, В |
275 |
|
4 |
Выходное напряжение, В |
145 |
|
5 |
Коэффициент полезного действия, % |
85 |
|
6 |
Масса блока питания, кг |
60 |
|
7 |
Габаритные размеры блока питания (ДхШхВ), мм |
670х330х630 |
|
8 |
Расход сжатого воздуха, м3/час |
36 |
|
9 |
Масса горелки с кабель-шлангом, кг |
4,8 |
|
10 |
Длина кабель-шланга, м |
9 |
|
11 |
Глубина упрочненного слоя: - минимальная, мм - максимальная, мм |
1,5 3,5 |
|
12 |
Ширина упрочненного слоя: - минимальная, мм - максимальная, мм |
8 60 |
|
13 |
Продолжительность включения (ПВ), % |
100 |
|
14 |
Время упрочнения одного бандажа колесной пары, мин |
14 |
|
15 |
Тип модификации |
Подрельсовый |
Комплект поставки:
1. Автономное устройство вращения колесной пары – 1 шт.;
2. Инверторный источник плазмы (Сварог, CUT160) – 2 шт.;
3. Отклоняющая система со стабилизацией магнитного потока – 2 шт.;
4. Универсальный вычислительный комплекс – 1 шт.;
5. Автоматизированное устройство подачи плазматрона – 2 шт.;
6. Комплект датчиков – 1 компл.;
7. Компрессор с производительностью 100 м3/час – 1 шт.;
8. Плазмотроны с воздушным охлаждением – 2 шт.;
9. Руководство по эксплуатации, совмещенное с паспортом – 1 шт.
Установка плазменного упрочнения гребней колесных пар локомотивов, предназначена для получения в поверхностном слое бандажа колесной пары упрочненного износостойкого слоя.

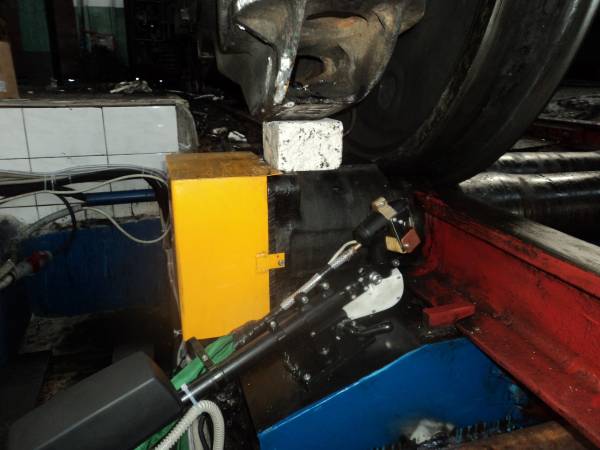

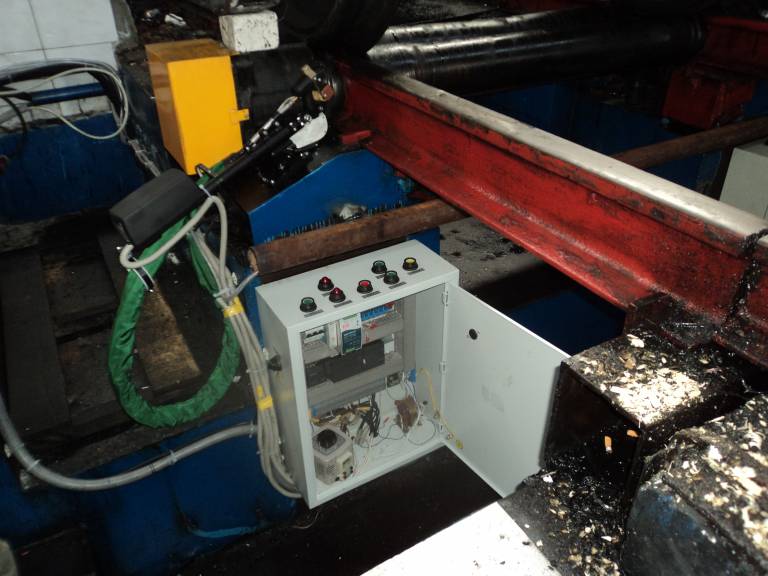

Монтаж оборудования установки плазменного упрочнения для подрельсовой модификации осуществляется в специальной канаве.
