Механизированное рабочее место по ремонту тепловозных дизелей. МРМД-1Механизированное рабочее место по ремонту тепловозных дизелей. МРМД-1



№

п/п

Наименование параметра

Значение

1.

Тип ремонтируемых дизелей

      10Д100, Д49

2.

Давление воздушной магистрали, Мпа

             0,6

3

Давление водяной магистрали, Мпа

             0,3

4.

Габариты стапеля для установки дизеля.

длина - 5000мм, высота -600мм, ширина -1600

5.

Специализированное подъёмно транспортное устройство:

ширина колеи, м





             9 - 12;

    грузоподъемность

       не менее 5т;

высота подъема

      не менее 5,5м;

6.

Грузоподъёмность подъёмных площадок, т.с.

                2

7.

 Грузоподъёмность подкатных площадок, т.с.

               1,5

8.

Размер площадки подъёмной: длина

                                                    ширина

              4500

           760-1250

9.

Высота площадок подъёмных, мм. - минимальная

                                                          - максимальная

               350

              2050

10.

Размер подкатной площадки со стороны генератора LxBxH, мм

    2500х1450х1450

11.

Размер подкатной площадки со стороны насосов LxBxH, мм

    2500х1450х2000

12.

Высота подвеса гайковёрта пневматического на поворотной консоли при поднятой подъёмной площадке, максимальная, мм.

              3500

13

Максимальный крутящий момент пневматического ударного гайковёрта, н.х м.

              3200

14

Габаритные размеры LxBxH ремонтного модуля с учётом боковых и подкатных площадок и поворотной консоли гайковёрта

  7500х4000х5000(h)









15

Рабочая жидкость

Объём 10 лна одну гидростанцию.

ВМГЗ   ТУ 38.101479,

           И-20А

16

Электродвигатель гидростанции подъёмных площадок,  мощность, кВт.

              1.5

17

Вес изделия, Кг.

             4000

18

Подготовка фундамента

        Не требуется

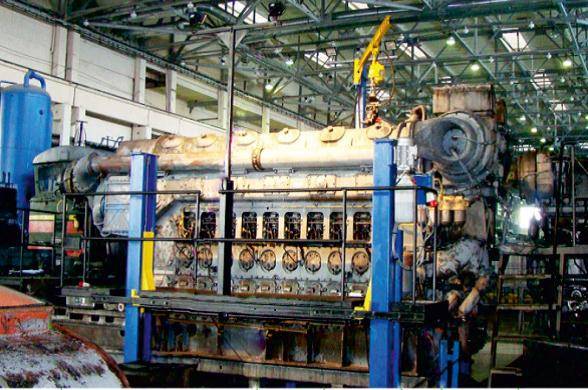

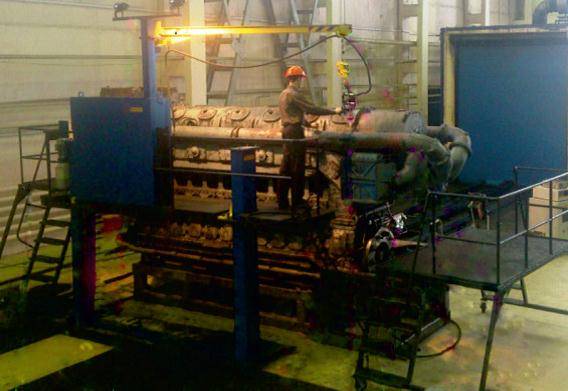

Механизированное рабочее место по ремонту дизелей тепловозов ТА 235.000.00 предназначено для выполнения технологического процесса ремонта тепловозных дизелей в объеме ТР-2, ТР-3, СР.
Рабочее место представляет собой участок цеха в подкрановом поле крана  грузоподъемностью 30т. На участке в соответствии с требуемой программой ремонта размещается от 1 до N базовых ремонтных модулей. Модули расположены линейно и находятся внутри зоны действия специализированного подъемно-транспортного устройства, осуществляющего основные технологические перемещения навесного оборудования дизелей при разборке и сборке.
30 тонный кран используется только для перемещения собранного агрегата и подачи генератора или блока.
     Состав базового ремонтного модуля:
• Ложемент дизеля универсальный 1 шт.
• Боковые стационарные подъемные площадки с выкатными секциями,
электрогидравлические2 шт.
• Торцевые подкатные площадки2 шт.
• Контейнер инструментальный с пневмо и электропитанием,
для размещения и подключения специализированного гидро и
пневмоинструмента, а также личного слесарного инструмента
ремонтной бригады (инструмент в комплект поставки не входит,
и поставляется по отдельному договору)1 шт.
• Консоль подвеса пневмогайковерта1 шт.
• Стеллажи и контейнеры для сбора метизов1 к-т.
