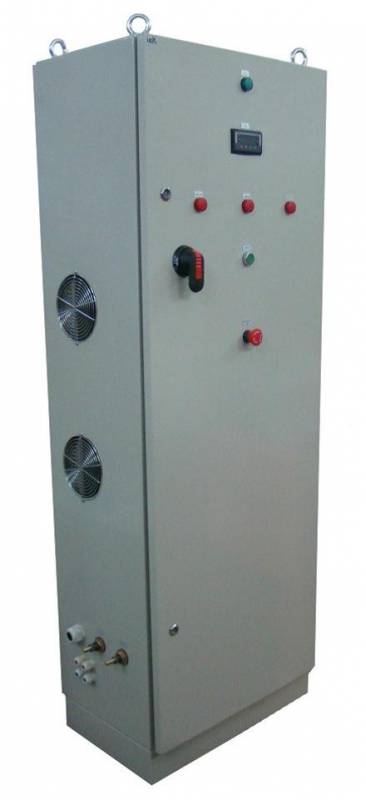

Силовые преобразовательные устройства > Источник питания тяговых двигателей в условиях ремонтного депо. ИПТС-500
№
п\п
|
Основные параметры |
Значения |
|
|
1 |
Напряжение питания 3-х фазное, В. |
380 |
|
2 |
Частота, Гц. |
50 |
|
3 |
Мощность, кВт. |
50 |
|
4 |
Выходное постоянное напряжение, В. |
Регулируется от 0 до 100 |
|
5 |
Номинальный рабочий ток, А. |
0т 0 до 500 |
|
6 |
Максимальный рабочий ток, А. (10 секунд) |
500 |
|
8 |
Способ преобразования электроэнергии |
Высокочастотный инвертор. |
|
9 |
Габаритные размеры преобразователя, LхВхН, мм: |
1600×800×400 |
|
10 |
Вес (кг) |
200 |
Источник питания предназначен для питания тяговых двигателей при вводе-выводе локомотива из депо, а так же для прокрутки ТЭД на ремонтных позициях при проведении диагностических работ с колесно-моторными блоками.
Преимуществом источника питания является;
1) Отсутствие 3-х фазного силового трансформатора;
2) Коэффициент мощности ~1;
3) Плавное регулирование выходного напряжения;
4) Быстродействующие защиты от токов короткого замыкания и тепловых перегрузок;
5) Низкий коэффициент гармонических искажений питающего напряжения;
6) Подходит для всех видов локомотивов.
