Специализированные приспособления > Передвижная станция для заправки БУКС моторно-осевых подшипников. ПМЗС-02
№
п\п
|
Основные параметры |
Значения |
|
|
1 |
Номинальное давление заправочной смазки, кг/см2 |
2,0÷6,0 |
|
2 |
Производительность, л/мин |
2,0 |
|
3 |
Объем маслобака, л |
50 |
|
4 |
Диапазон рабочей температуры оборудования, град |
+10 ÷ +60 |
|
5 |
Габаритные размеры станции, мм: Длина/ ширина/ высота |
1200/600/1080 |
|
6 |
Масса (без масла), кг |
25 |
|
Устройство заправочное ПМЗ-02 |
||
|
1 |
Номинальное давление заправочной смазки, кг/см2 |
1,0±0,5 |
|
2 |
Производительность, л/мин |
2,0 |
|
3 |
Напряжение питания постоянное, В |
3,0 |
|
4 |
Индикация номинального уровня заполнения заправочной смазки |
световая, звуковая |
|
5 |
Диапазон рабочей температуры оборудования, град |
-10 до +40 |
|
6 |
Диапазон температуры рабочей жидкости (смазки), град |
+10 до +60 |
|
7 |
Длина, мм Ширина, мм Длина наконечника, мм Диаметр наконечника, мм |
720 340 220 17 |
|
8 |
Масса, кг |
2,2 |

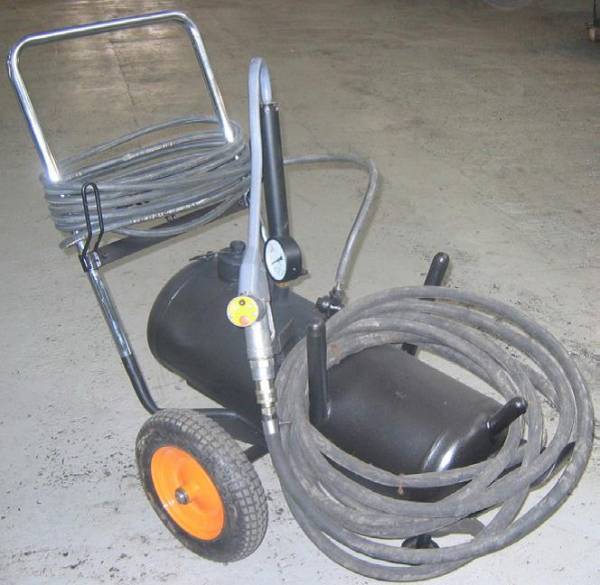

Передвижная маслозаправочная станция ПМЗС-02 в комплекте с заправочным устройством производит заправку смазкой шапки МОП и кожуха зубчатой передачи электровоза. Для этого одна станция используется для заправки шапок МОП, а другая для заправки КЗП. Подача смазки в заправочное устройство осуществляется под действием давления создаваемого в резервуаре маслозаправочной станции, который соединяется воздушным шлангом с деповской пневмосистемой.
Устройство заправляет буксы МОП электровозов смазкой в полном соответствии с технологией заправки(рабочая камера наполняется через камеру накопительную). Устройство автоматически контролирует подачу смазки и при достижении требуемого уровня происходит отключения.
Применение устройства позволяет:
- исключить перелив смазки при заправке букс МОП в смотровой канаве;
- исключить вытекание излишка смазки через МОП на путь;
- соблюдать заложенные конструкцией принцип фитильной смазки МОП;
- полностью заполнять накопительную камеру, гарантируя тем самым отсутствия сухого трения в межремонтный период.
